Блок сопряжения с подъездным домофоном встроенный или отдельный?



Проверил на их сайте:

По домофону: взял комплект из домофона CDV-35H COMMAX за 2 980, вызывной панели JSB-V03M PAL за 2 650, модуля Cyfral АВМ-02 за 650, кабеля 15 метров с экранированной жилой для видео - еще 225. Получилось 6 505.
В субботу попробую протестировать с подъездной системой. В перспективе - еще подключится 4-кнопочная панель у двери в лифтовый холл, когда она будет установлена.



Итак.

Схему собрал, все работает прекрасно.
АВМ-02 с оптронной развязкой, поэтому линия-координатка трубки подъездного домофона полностью изолирована от квартирного нуля. Коммутация вызывных панелей и координатки в этом адаптере выполнена через реле.

Теперь домофон позволяет подключить две вызывные панели и шлейф подъездного домофона без каких-либо проблем.

В квартире есть белый провод на трубку.
В нем две жилы - белая и черно-желтая. К линиям десятков (+ линии) подключена черно-желтая, кто будет повторять схему - полярность путать нельзя.



Там ничего сверхъестественного нет, все просто. Главное не покупать адаптированные видеодомофоны, толку все равно никакого и дорого очень.

АВМ-02 вместе с базовым блоком IP-телефона, роутером Zyxel Keenetic и USB-HDD к нему, квартирным антенным распределителем "1 в 3" размещены в настенном ящике IEK на 18 модулей, закрепленном вертикально на стене за входной дверью, в который заведены кабели интернета и антенны от щита межквартирного холла и из комнат, 220В от квартирного щита, питания блока видеодомофона (отрезана сетевая вилка, блок видеодомофона висит над ящиком), сигнальных домофонных линий (подъездный шлейф/вызывные панели на этаже на АВМ-02 + выход с АВМ-02 на видеодомофон).

Из ящика удалены DIN-рейка и клеммник, внутри установлены две розетки 220В с подключением через два клеммника WAGO на 5 линий каждый. Все поместилось.



Вызовы от подъездного домофона звучат на обеих сторонах отлично. Кнопка отпирания замка тоже прекрасно функционирует.
АВМ-02 идеально совместим с подъездным домофоном (разработчик и изготовитель один и тот же), в отличие от адаптированных видеодомофонов, которые работают 50/50.

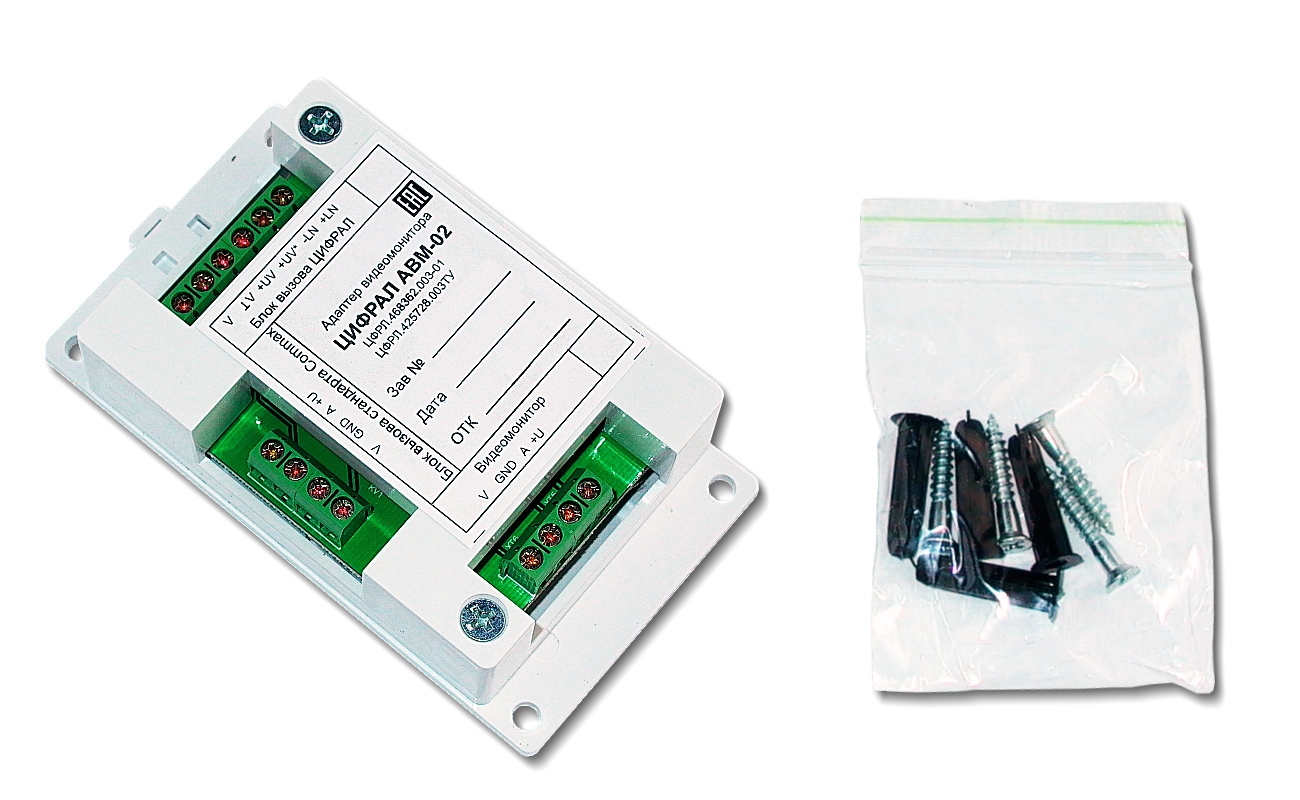

АВМ-02

Я ездил за ним в офис Цифрала.
Далеко, а что делать...

г.Москва, 2-й Южнопортовый проезд, д.18, строение 1,
1 этаж.
Тел./факсы: (495) 787-28-29, 775-06-87

Время работы:
9.00 - 17.00 без перерыва
Выходной: суббота, воскресенье.

Вход через проходную бизнес-центра, там еще ёлки растут у дверей. По адресу это дом 16, через проходную по территории до следующего здания с номером 18, там вход с торца, но с улицы не войдешь.
Долго пробегал, пока нашел как туда попасть - вахтеров на КПП спросите, покажут.



В розницу торгуют, я так и покупал.
Менеджер выпишет, касса рядом, оплачиваете 650 рублей, получаете документы и в следующую дверь склада - вынесут, осмотрите, требуйте вписать в гарантийник дату и печать поставить (без напоминания не делается почему-то), серийный номер там стикер с голограммой.

Что странно, нигде в магазинах их нет, можно купить только там.



У них доставки нет, а на момент покупки продавцов в сети с доставкой не нашёл.
